CT8 CNC бұрау 4 осьті әмбебап айналмалы орталық

CT8 с чпу торно-токарный 4- осевой универсальный поворотный центр

CT8 CNC бұрау 4 осьті әмбебап айналмалы орталық

Өтінім жіберу

Сипаттама

маркер

CT8 CNC бұрау 4 осьті әмбебап айналмалы орталық

Торно көлбеу төсек CNC токарь 4 осьті әмбебап токарь орталығы Құрал жетегі және С осі бар

3 осьтік көлбеу төсегі бар CNC токарь

CT8 4 осьті әмбебап айналмалы орталық, басқарылатын құралдары және C осі бар

Стандартты жабдық:

Айнымалы ток қозғалтқышы бар A2-8 негізгі шпиндель, қозғалыс қуаты 15/18,5 кВт, 4000 айн/мин. / мин

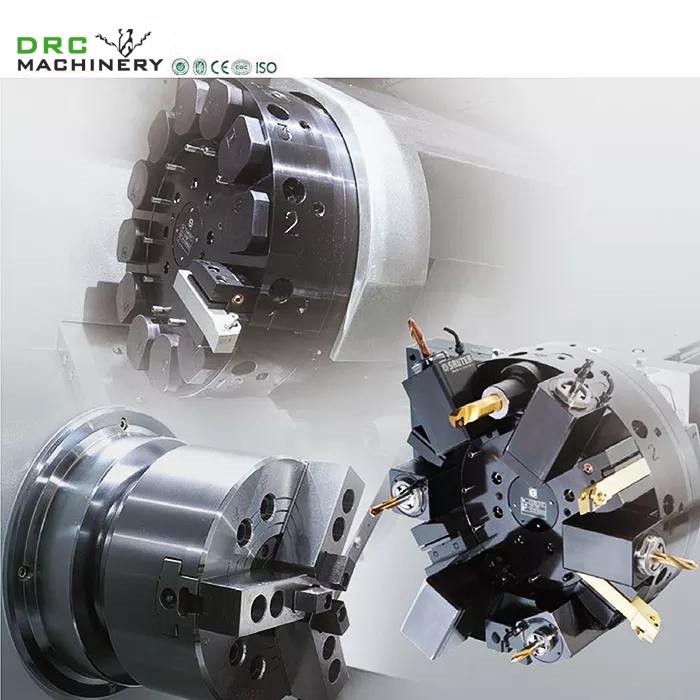

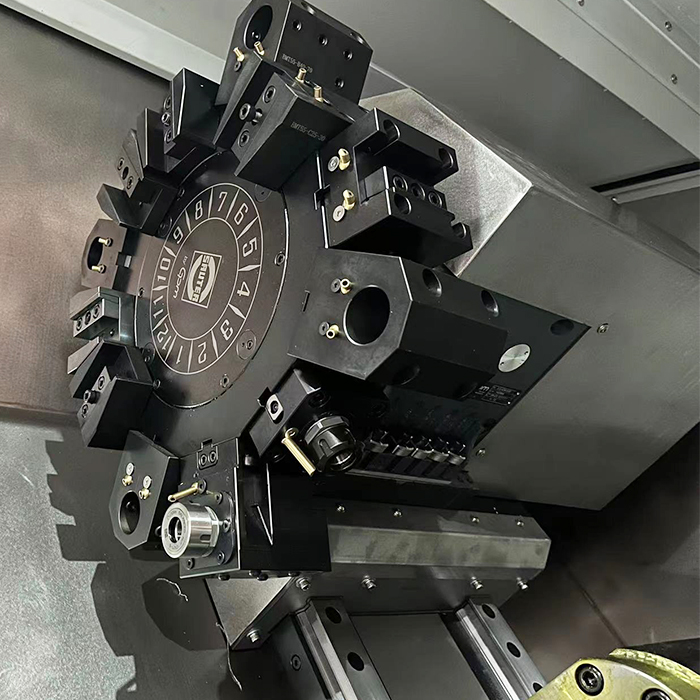

12 қозғалтқыш станциясы бар 12 станциялы BMT65 мұнаралары
Чипті конвейер және жоңқа цистернасы
Қысқыштары бар гидравликалық цилиндр, Макс. Штанганың сыйымдылығы D65 мм

Толық автоматты әмбебап айналмалы орталық

- жоңқалы вагонның оң жағындағы чипті конвейер

- сигнал шамы 3 түсті

- электронды қорапқа арналған жылу алмастырғыш

- гидравликалық 3 иекті патрон, қатты және жұмсақ иектер жиынтығы бар және элементтерді біріктіру арқылы D65 мм тесік арқылы

- 4 BMT65 құрал ұстағышының жиынтығы мыналарды қамтиды: 2x OD құрал ұстағышы және 2xBoring құрал ұстағышы D40

- автоматты майлау жүйесі

- салқындату жүйесі

- гидравликалық жүйе

- педаль

Машинаның сипаттамасы және сипаттамасы

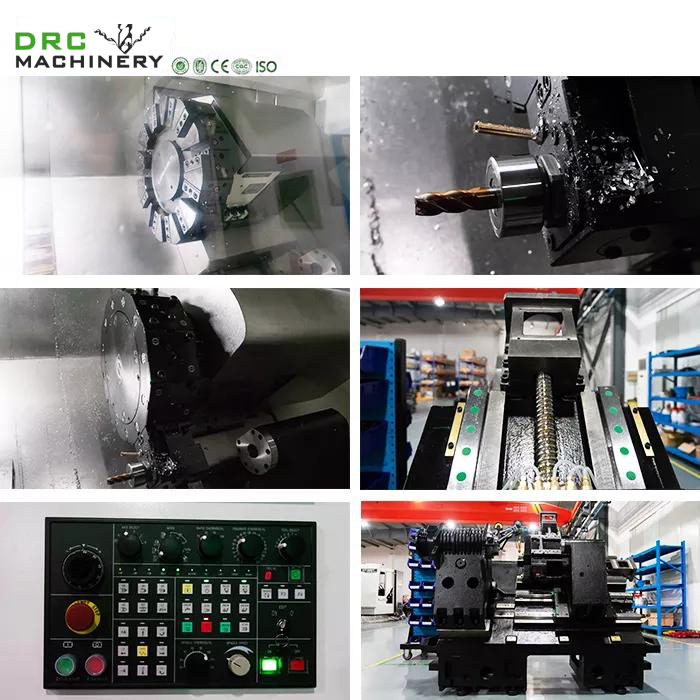

CNC токарлық станок төрт осьті байланыстыру, CNC машинасының толығымен тұйықталған тізбегі. Әрбір сервоктар білік жоғары жылдамдықты шу болттарын қабылдайды, серпімді қосылым тікелей қосылған, қозғалыс жылдамдығы, төмен шу, жоғары орналасу дәлдігі және қайталанатын позициялау дәлдігі;

Сервоқозғалтқыш абсолютті мәнді кодтаушымен жабдықталған, жинақталған қате жоқ, жад жоқ, анықтамалық нүктені іздеудің қажеті жоқ, қуат өшірілгеннен кейін позиция туралы ақпарат жоғалмайды.

Машинаның күшті функциялары, жоғары дәлдігі, ақылға қонымды орналасуы, әдемі көрінісі, оңай пайдалануы және ыңғайлы техникалық қызмет көрсетуі бар.

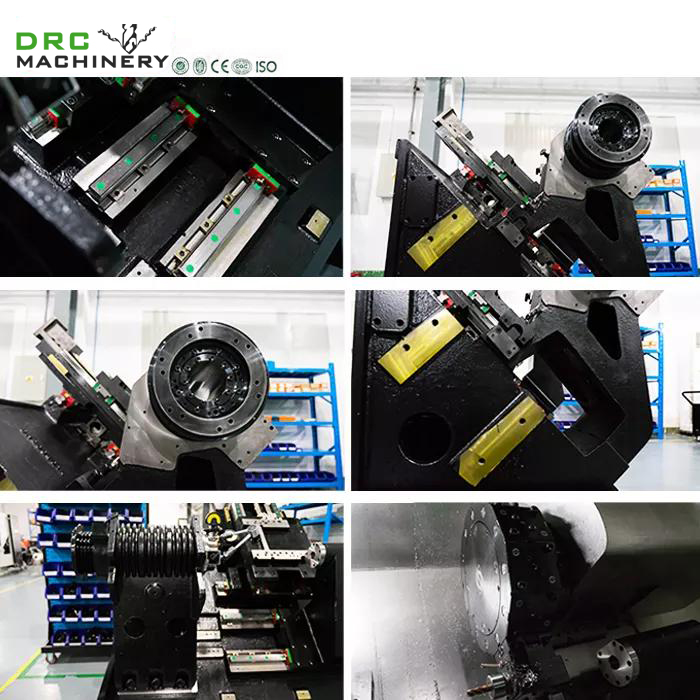

Жалпы: Машинада механикалық, электрлік және гидравликалық кірістірілген схема бар. 45 бұрышты көлбеу төсек ықшам құрылымның, жоғары қаттылықтың, чиптерді тегіс жоюдың және ыңғайлы жұмыстың артықшылықтарына ие. Бағыттаушы рельстің түрі - бағыттаушы рельс, ал қозғалатын бөліктер - жоғары жылдамдықты бұрандалар. Оның артықшылығы жылдам жылдамдық, аз жылу және жоғары орналасу дәлдігі; Машина толығымен қорғалған, автоматты чип, автоматты майлау, автоматты салқындату.

Шпиндель: Бұл машинаның негізгі жетегі - шпиндельді жұп шпиндель арқылы айналдыратын жапондық FANUC 11/15кВ жоғары өнімді сервомотор. Шпиндельдің айналу жиілігі диапазоны 30-5000р/мин. Негізгі біліктің алдыңғы мойынтірегі биіктіктегі бұрыштық түйіспелі шарикті мойынтіректердің үш қондырғысы бар, ал артқы мойынтіректе осьтік және радиалды кесу күштерінің мойынтірек талаптарына жауап беретін үлкен саңылаулары бар екі биіктіктегі бұрыштық контактілі шарикті подшипниктері бар.

Гидравликалық цилиндр кіріктірілген жылжымалы қалдық қоймасын жүргізу үшін қолданылады. Құрылым қарапайым, жоғары дәлдікпен, жоғары қаттылықпен және сенімді өнімділікпен.

Барет: Машина құралды жылдам өзгерту жылдамдығымен және жоғары сенімділігімен сервогидравликалық баретті қабылдайды.

Диск: x және z осьтері жоғары орналасу дәлдігі және икемді және сенімді әрекеті бар FANUC жоғары өнімді сервомоторын қабылдайды.

Жүйе: жоғары өнімді айнымалы ток шпиндельді қозғалтқышы мен сервомоторды пайдаланатын FANUC 0iTF+ басқару жүйесі

Жұмыс аймағы
Төсекте тербелу	680 мм
x-слайдқа айналдырыңыз	450 мм
Макс. - Сәлем. Айналу диаметрі
Ұсынылатын макс. Айналу диаметрі
Пышақтың қысқыш диаметрі – негізгі шпиндель	400 мм
X жол жүру шығындары	250 мм
Елді аралау	250 мм
Z ел бойынша саяхат	225 мм
Жетек күші	±50 мм
Жылдам траектория	850 мм
Негізгі шпиндель
Алдыңғы мойынтіректің диаметрі	A2-6
Макс. - Сәлем. Қосалқы шпиндель жылдамдығы	100 мм
Номиналды қуат	5000 айн/мин
Максималды момент	15 кВт
Салмағы (кг)	103 Нм

Чип конвейері бар машинаның таза салмағы	шамамен 6600 кг
Өлшемдері мен өлшемдері
Чипті конвейерлі машина L x B x H	шамамен 4820/2250/2150 мм
