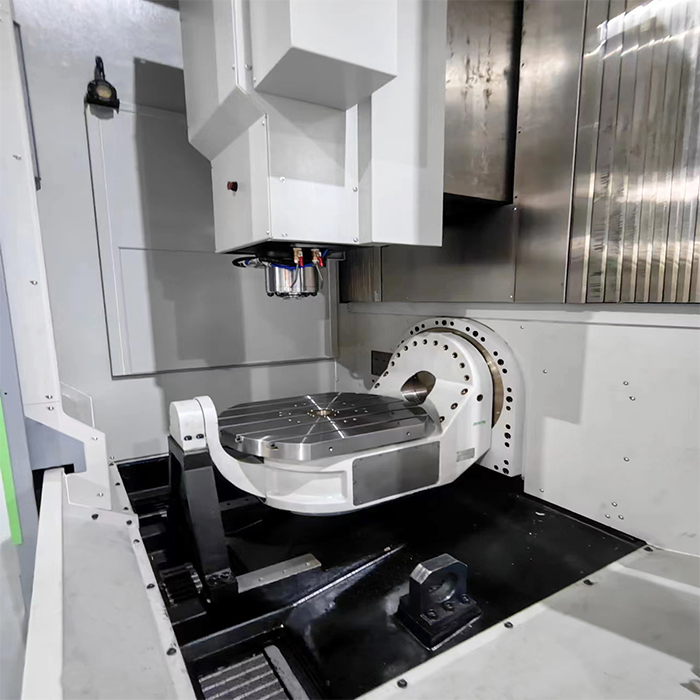

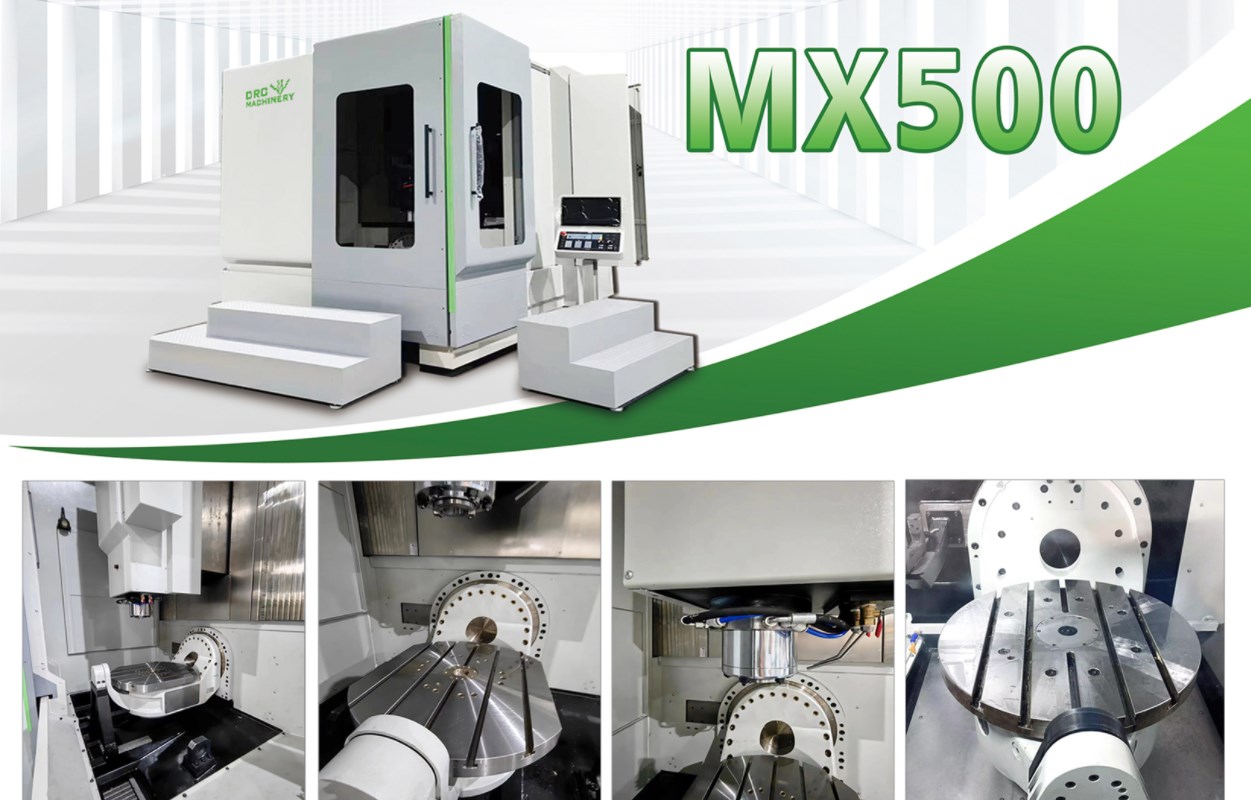

Жоғары дәлдіктегі MX500 5 осьті өңдеу орталығы өңдеу орталығы 5 осьті CNC маршрутизаторы
Машинаның жалпы дизайны соңғы элементтерді талдауға негізделген. Құю қорабы бес нүктелі тірек құрылымымен жобаланған және шайырлы құм технологиясын қолдана отырып, жан-жақты қалыптасады, бұл кернеу деформациясы және станоктың жылу деформациясын өңдеу сияқты құрылымдық ақауларды азайтады. Материал HT300 жоғары берік шойыннан жасалған, ол екі рет сөндірілген және машинаның жалпы дәлдігі мен сапасын және өнім сапасын тиімді қамтамасыз ету үшін жасанды түрде ескірген. Машина үш осьте 650/450/475 мм инсультпен BC құрылымын қабылдайды, бұл бір уақытта бес осьті өңдеу үшін максималды кеңістікті тиімді арттырады және айналу кезінде компоненттердің соқтығысу мүмкіндігін азайтады. Машинаның максималды қозғалу жылдамдығы 24/24 м/мин (X/Y/Z), ал шпиндельдің айналу жылдамдығы 15000 айн/мин жетуі мүмкін. Бүкіл процесс роликті бағыттаушы рельстерді және Тайвань қос гайкалы шарикті бұрандаларды пайдаланады және бұранданың екі ұшы да алдын ала созылады. , термиялық ұзарудан туындаған дәлдік жоғалуын жойыңыз және тұрақты және жоғары қаттылық механикалық қалыптастыру үшін дәлдік бұрандалы мойынтіректерді пайдаланыңыз.
таратқыш жүйесі. Өңдеу кезінде қаттылық пен тұрақтылықты, сондай-ақ машинаның жылдам әрекет ету мүмкіндіктерін жақсартады,

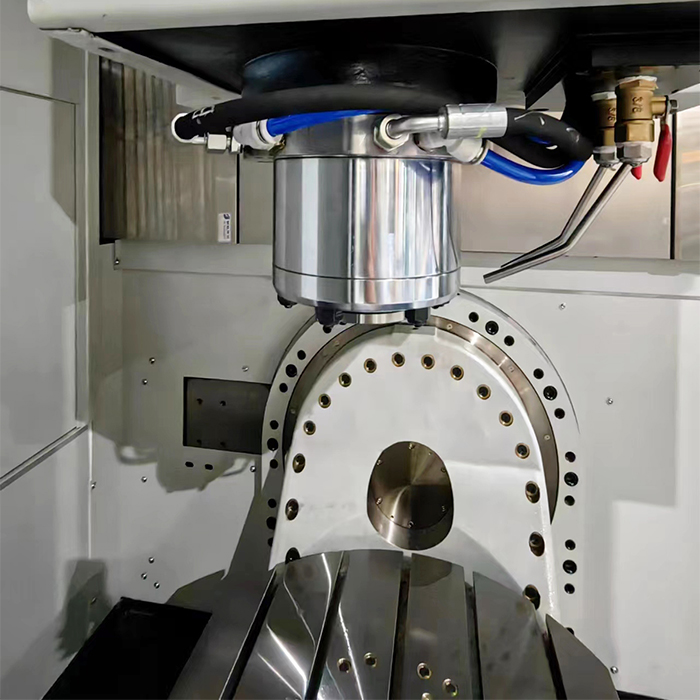

Шпиндель 15/24 кВт жоғары жылдамдықты қозғалтқышты пайдаланады, ол 15 000 айн / мин жылдамдықты және 140 Нм максималды айналдыру моментін жеткізе алады. Ол жоғары дәлдіктегі бұрыштық контактілі шарикті мойынтіректермен қамтамасыз етілген, осылайша шпиндель жоғары қаттылыққа және өте жоғары шпиндельдің айналу дәлдігіне ие болады. Машина стандартты түрде 30 позициялық құрал журналымен келеді, құралды ауыстыру уақыты 7 секунд ішінде тұрақты және оның жұмысы қауіпсіз және сенімді. Барлық сызықтық осьтер жоғары дәлдікке және үлкен жүк көтергіштігіне ие сызықтық роликті бағыттағыштарды пайдаланады. Үйкеліс күші төмен, бұл төмен жылдамдықта құралдың жылжуын азайтады және жоғары динамикалық жауап сипаттамаларын алу кезінде орналасу дәлдігі жақсы. Кодель жоғары жеделдету, жоғары айналу моменті, жоғары дәлдік және нөлдік айналу моменті бар DD қозғалтқышының айналмалы үстелін пайдаланады; Ол кіріктірілген қуатты тежеу жүйесі бар, ішінде үлкен диаметрлі, жоғары дәлдіктегі және жоғары қаттылықтағы мойынтіректерді пайдаланады және В осі бағытында екі нүктелі тіректерді пайдаланады. , айналмалы табақтың максималды көтергіштігі 300 кг. c осі жоғары жылдамдықпен айнала алады және үздіксіз индекстеледі. Шпиндельді бағдарлау функциясымен ол жоғары жылдамдықты айналдыруды қолдайды.
| Vdi 3441 | ≤ 8/8/10 | мкм |
| X/Y/Z осінің орналасу дәлдігі | ≤ 6 /6 /8 | мкм |
| (жанама өлшеу жүйесі) | ||
| X/Y/Z осьтеріндегі қайталану дәлдігі | 5 | l |
| (жанама өлшеу жүйесі) | 75 | бар |
| Гидроагрегат (гидравликалық блок) | ||
| Таза су ыдысының көлемі | 200 | l |
| Қысым, макс. Қысым. | 180 | l |
| Салқындату жабдықтары | 0,53 | кВт |
| Салқындату сұйықтығының сыйымдылығы | 24 | л/мин. |
| Сыйымдылықтағы чип конвейері | ||
| Сорғы қуаты | 50 | кВА |
| 5 бардағы номиналды сорғы шығыны | 400 | V |
| Электр қосылымы | 50/60 | Hz |
| Орнатылған қуат, макс. | 50 | A |
| 1. Кернеу | + 10 | % |
| жиілігі | ||
| VDE 0100 бойынша сақтандырғыштар (баяу). | VDI 3441 сәйкес | |
| 400 В кезінде рұқсат етілген кернеу ауытқуы | ||
| 3. Қабылдау | 6 | бар |
| Машинаны қабылдау сынағы | 15 | м3/сағ |
| 2.3 пневматика және пневматика | ||
| Ауадағы ауа қысымы | + 15-тен + 35-ке дейін | °C |
| Ауаны тұтыну | 75 | % |
| Қоршаған ортаның жағдайы | 1000 | m |
| Бөлме температурасы | ||
| - Макс. - Сәлем. Салыстырмалы ылғалдылық | шамамен. 7500 | кг |
| - Макс. - Сәлем. MSL жоғары орнату биіктігі | ||
| Салмағы (кг) | шамамен. 2850 x 2300 x 2750 | мм |
